Disjuntor SF6 de alta tensão externa série LW36-126

Visão geral do produto

O disjuntor SF6 de alta tensão CA de auto-explosão LW36-126/3150-40 é um produto do tipo externo. É adequado para uso em redes de energia CA de 50 Hz com tensão máxima de 126 kV, em áreas com altitude não superior a 2.000 metros (podem ser projetados produtos para altitudes acima de 3.000 metros), temperatura ambiente não inferior a -40 graus e nível de poluição não superior à Classe IV. Ele é projetado para interromper corrente nominal, corrente de falta ou para chavear linhas, fornecendo controle e proteção para sistemas de energia, e também pode ser usado como disjuntor de interligação.

Este produto usa gás SF6 como meio de-extinção de arco e isolamento. Ele incorpora tecnologia internacionalmente avançada de auto-extinção de arco-de explosão-e é equipado com um novo tipo de mecanismo-operado por mola. Possui longa vida elétrica, baixa energia operacional, baixo ruído e alta confiabilidade. Com sua estrutura simples, tamanho compacto e longos intervalos{8}}sem manutenção, este produto pode substituir totalmente produtos importados do mesmo tipo na tendência atual de equipamentos de energia-isentos de óleo e de alta{10}}capacidade.

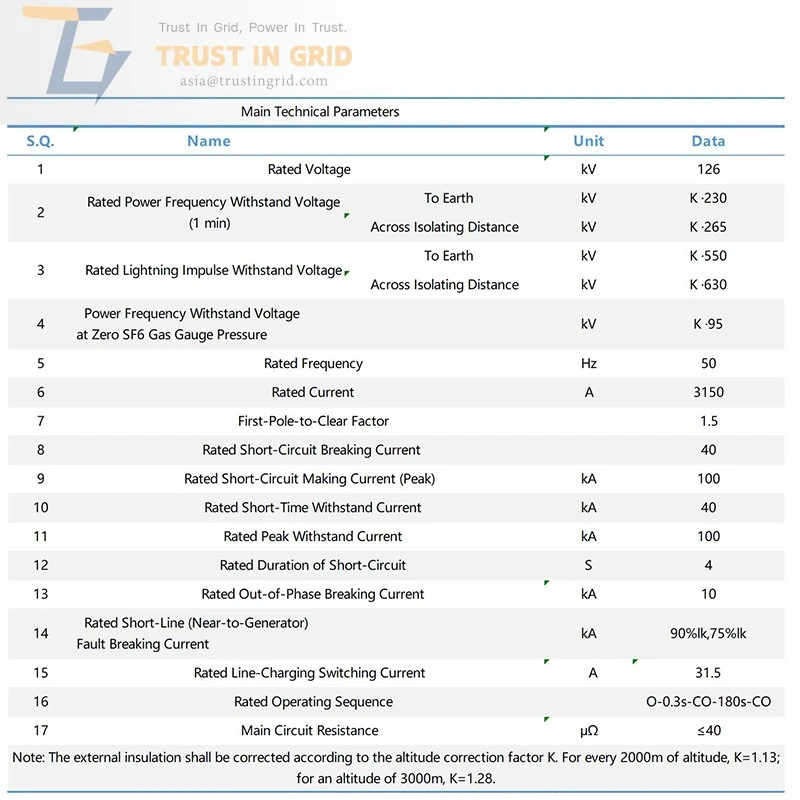

Especificações Técnicas

S.Q.	Nome		Unidade	Dados
1	Tensão nominal		kV	126
2	Tensão suportável de frequência de energia nominal (1 min)	Para a Terra	kV	K ·230
2	Tensão suportável de frequência de energia nominal (1 min)	Através da distância de isolamento	kV	K ·265
3	Tensão suportável de impulso de raio nominal	Para a Terra	kV	K ·550
3	Tensão suportável de impulso de raio nominal	Através da distância de isolamento	kV	K ·630
4	Tensão suportável de frequência de energia na pressão manométrica de gás zero SF6		kV	K ·95
5	Frequência nominal		hertz	50
6	Corrente nominal		A	3150
7	Primeiro-pólo-a-limpar fator			1.5
8	Corrente de interrupção curta-classificada			40
9	Corrente nominal-curta de tomada de circuito (pico)		ka	100
10	Corrente com resistência-de curto tempo classificada		ka	40
11	Corrente suportável de pico nominal		ka	100
12	Duração nominal do curto-circuito		S	4
13	Classificado fora-da-corrente de ruptura de fase		ka	10
14	Linha-curta classificada (perto-do-gerador) Corrente de interrupção de falha		ka	90% lk, 75% lk
15	Linha nominal-Corrente de comutação de carga		A	31.5
16	Sequência Operacional Nominal			O-0,3s-CO-180s-CO
17	Resistência do circuito principal		μΩ	Menor ou igual a 40
Nota: O isolamento externo deverá ser corrigido de acordo com o fator de correção de altitude K. Para cada 2000m de altitude, K=1.13; para uma altitude de 3.000 m, K=1.28.

Modelo e seu significado

L W - 36 126 (W) / T 3150 - 40

L: Disjuntor SF6

W: Tipo externo

36: Número de série do projeto

126: Tensão Nominal (kV)

(W): Tipo anti-poluição

T: Mecanismo-operado por mola

3150: Corrente Nominal (A)

40: Corrente de interrupção-curta nominal (kA)
